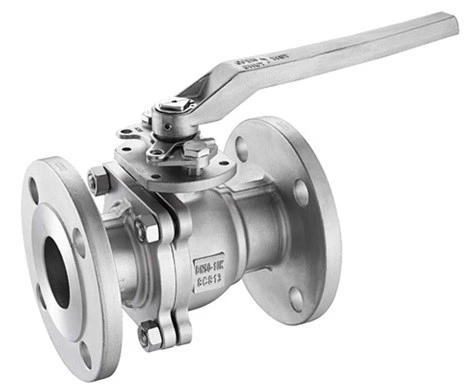

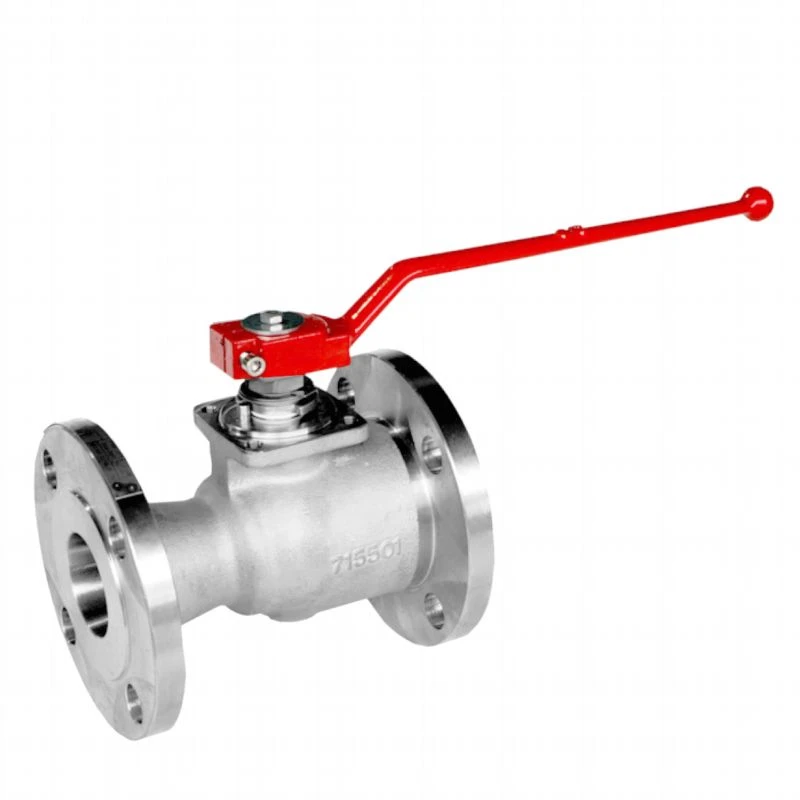

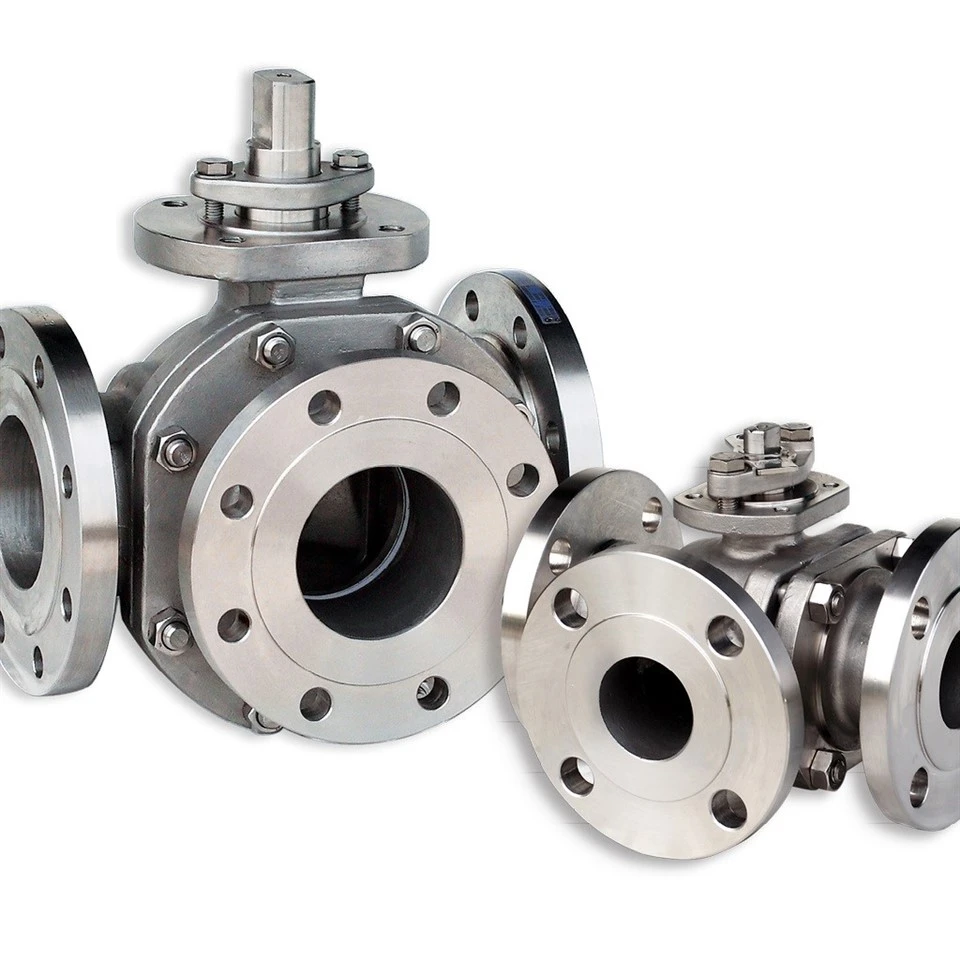

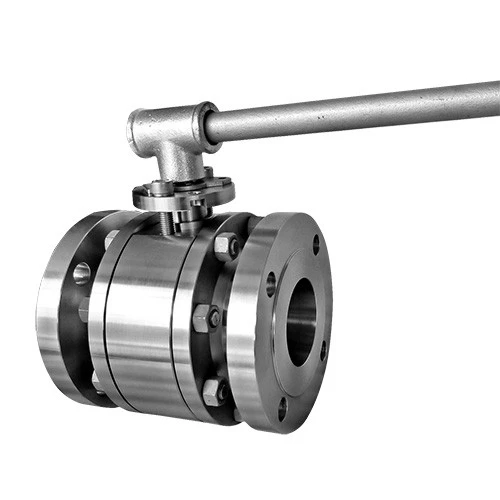

صمام الكرة العائمة

يتم تصنيع صمامات الكرة العائمة ذات المدخل الجانبي وفقًا لمعيار API 6D. تم تكوين الصمام بتصميم جسم منقسم مكون من قطعتين ومثبت بمسامير مزورة بقطر صغير، ومناسب لظروف العمل ذات الضغط المتوسط/المنخفض. تتميز مقاعد الصمام بتصميم بسيط، حيث يتم إدخالها مباشرة في الجسم.
يدفع ضغط التدفق العلوي الكرة العائمة الحرة ضد مقعد المصب - يوفر الضغط الناتج حلاً مثاليًا للإغلاق الخالي من التسرب.
يتم توصيل الساق في الجزء العلوي من الكرة مما يسمح للصمام بالفتح والإغلاق بحركة ربع دورة.
يعد اختيار المواد قابلاً للتخصيص بالكامل لتلبية مواصفات مشروع العميل، كما تتوفر العديد من الميزات الفريدة التي تقدم حلاً تقنيًا محسنًا مناسبًا للبيئات البحرية العدوانية والسوائل المسببة للتآكل والكاشطة.

تصميم الصمام

استنادًا إلى API 6D

نطاق درجة حرارة

-150 إلى 662 درجة فهرنهايت (-101 إلى 350 درجة)

مقاس

NPS 1٪2f٪7b٪7b1٪7d٪7d (DN ٪7b٪7b2٪7d٪7d)

تصنيف الضغط

ASME ٪7b٪7b0٪7d٪7d ASME 2500

وجها لوجه

وفقًا لمعيار API 6D

اتصالات النهاية

RF وRTJ وفقًا لـ B16.5 وB16.47
SW، مقبس ملحوم وفقًا لـ B16.11

تصميم الجسم

قطعتين مزورة/مسبوكة ومثبتة بمسامير

تصميم المقعد

مقاعد ناعمة أو معدنية مع تغطية صلبة للكرة والمقاعد

سمات

الأختام الثانوية من الجرافيت النقي
جهاز مضاد للكهرباء الساكنة
ساق مضاد للانفجار
إغلاق محكم ثنائي الاتجاه
تتوفر تعبئة جذعية ذات انبعاثات منخفضة الهاربة
حلقات O/أختام الشفاه وتكوين الجرافيت

المشغل أو العامل

دليل: مفتاح ربط أو ترس مزود بقفل

الاختبارات والشهادات

الامتثال لمعايير التفتيش والاختبار API 6D وISO 5208 وAPI 598
مقاومة للحريق وتم اختبارها وفقًا لمعايير API 6FA/607
شهادة SIL 3 وفقًا لـ IEC61508
الانبعاثات الهاربة وفقًا للمعيار ISO15848
رقم 2014/68/الاتحاد الأوروبي

كيف يتم تصميم هيكل الختم لصمام الكرة العائمة؟

يركز تصميم هيكل الختم لصمامات الكرة العائمة عادةً على ضمان قدرة الصمام على منع تسرب الوسائط بشكل فعال في الحالة المغلقة. فيما يلي وصف تفصيلي لتصميم هيكل الختم الخاص به:

حلقة ختم مرنة ذات حافة مزدوجة أو حلقة ختم مرنة ذات أخدود على شكل حرف V:

تستخدم صمامات الكرة العائمة غالبًا حلقات مانعة للتسرب مرنة ذات حافة مزدوجة أو حلقات مانعة للتسرب مرنة ذات أخدود على شكل V.

يوفر هذا التصميم تأثير إحكام ثابت دون فقدان كبير في أداء الإحكام مع زيادة عدد العمليات.

تصميم الاتصال بين مقعد الصمام والكرة:

يتم تصميم مقعد الصمام عادةً مع أسطح مانعة للتسرب متعددة تتناسب بشكل وثيق مع سطح الكرة.

عندما تدور الكرة إلى الوضع المغلق، يصبح سطح الختم الموجود على الكرة على اتصال كامل بسطح الختم الموجود على مقعد الصمام، مما يشكل خطًا واحدًا أو أكثر من خطوط الختم.

يعد اختيار المواد (مثل الفولاذ المقاوم للصدأ والكربيد وما إلى ذلك) والمعالجة السطحية (مثل التلميع والطحن وما إلى ذلك) لسطح الختم أمرًا بالغ الأهمية لأداء الختم.

تصميم صندوق الحشو والغدة:

بالنسبة لصمامات الكرة العائمة ذات درجات الحرارة المنخفضة للغاية، من أجل ضمان استخدام صندوق الحشو وأكمام الضغط في درجات الحرارة العادية وتجنب قضمة الصقيع للمشغلين وانخفاض أداء ختم التعبئة، يتم عادةً اعتماد تصميم ساق الصمام الممتد.

يتم استخدام تصميم لوحة التنقيط على هيكل ساق الصمام الممتد لمنع الماء المكثف من التبخر والتدفق إلى منطقة العزل، وبالتالي الحفاظ على بيئة العمل الطبيعية لصندوق الحشو.

التصميم الهيكلي المقاوم للحريق:

يعد تصميم الحماية من الحرائق مهمًا بشكل خاص في ظروف العمل الخاصة بصمامات الكرة ذات درجات الحرارة المنخفضة للغاية.

يتم استخدام هيكل مانع للتسرب مزدوج القناة من أختام الشفاه والحشيات الملفوفة الحلزونية أو حشو الجرافيت في الاتصال بين جسم الصمام والغطاء وصندوق الحشو.

عند حدوث حريق، تذوب حلقة مانع التسرب الشفوية وتفشل، بينما تلعب الحشية الملفوفة الحلزونية وحشو الجرافيت دور الختم الرئيسي لمنع تسرب كميات كبيرة من الوسائط ومنع الحريق من التوسع.

تصميم هيكل تخفيف الضغط التلقائي:

عندما يرتفع الضغط في التجويف الأوسط بشكل غير طبيعي، فإن هيكل تخفيف الضغط التلقائي لصمام الكرة العائمة يمكن أن يضمن سلامة جسم الصمام.

يتيح هذا التصميم للوسيط الموجود في التجويف الأوسط الاعتماد على دفعه الخاص لدفع مقعد الصمام وتخفيف الضغط تلقائيًا.

التصميم الهيكلي المضاد للكهرباء الساكنة:

من أجل منع الشرارات الساكنة الناتجة عن الاحتكاك بين الكرة ومقعد الصمام عند تشغيل الصمام، يتم تركيب جهاز مضاد للكهرباء الساكنة على صمام الكرة العائم.

تعمل هذه الأجهزة على تحويل الشحنة المتراكمة على الكرة لمنع الشرارات الخطيرة الناتجة عن الكهرباء الساكنة.

باختصار، يأخذ تصميم هيكل الختم الخاص بصمام الكرة العائم بعين الاعتبار العديد من الجوانب مثل اختيار المواد، ومعالجة السطح، والتخطيط الهيكلي، وميزات السلامة لضمان قدرة الصمام على توفير أداء ختم موثوق به في ظل ظروف العمل المختلفة.
