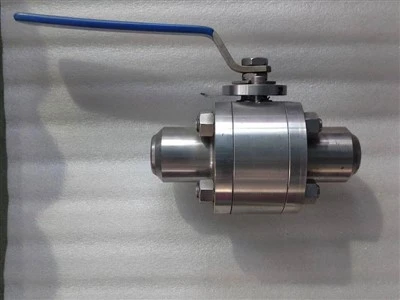

صمام الكرة العائمة المكون من 3 قطع

يتم تصنيع صمامات الكرة العائمة المكونة من 3 قطع وفقًا لمعيار API 6D. تم تكوين الصمام بتصميم جسم منقسم مكون من قطعتين ومثبت بمسامير مزورة بقطر صغير، ومناسب لظروف العمل ذات الضغط المتوسط/المنخفض. تتميز مقاعد الصمام بتصميم بسيط، حيث يتم إدخالها مباشرة في الجسم.
يدفع ضغط التدفق العلوي الكرة العائمة الحرة ضد مقعد المصب - يوفر الضغط الناتج حلاً مثاليًا للإغلاق الخالي من التسرب.
يتم توصيل الساق في الجزء العلوي من الكرة مما يسمح للصمام بالفتح والإغلاق بحركة ربع دورة.
يعد اختيار المواد قابلاً للتخصيص بالكامل لتلبية مواصفات مشروع العميل، كما تتوفر العديد من الميزات الفريدة التي تقدم حلاً تقنيًا محسنًا مناسبًا للبيئات البحرية العدوانية والسوائل المسببة للتآكل والكاشطة.

تصميم الصمام

استنادًا إلى API 6D

نطاق درجة حرارة

-150 إلى 662 درجة فهرنهايت (-101 إلى 350 درجة)

مقاس

NPS 1٪2f٪7b٪7b1٪7d٪7d (DN ٪7b٪7b2٪7d٪7d)

تصنيف الضغط

ASME ٪7b٪7b0٪7d٪7d ASME 2500

وجها لوجه

وفقًا لمعيار API 6D

اتصالات النهاية

RF وRTJ وفقًا لـ B16.5 وB16.47
SW، مقبس ملحوم وفقًا لـ B16.11

تصميم الجسم

قطعة مكونة من قطعتين مثبتة بمسامير ومطروقة

تصميم المقعد

مقاعد ناعمة أو معدنية مع تغطية صلبة للكرة والمقاعد

سمات

الأختام الثانوية من الجرافيت النقي
جهاز مضاد للكهرباء الساكنة
ساق مضاد للانفجار
إغلاق محكم ثنائي الاتجاه
تتوفر تعبئة جذعية ذات انبعاثات منخفضة الهاربة
حلقات O/أختام الشفاه وتكوين الجرافيت

المشغل أو العامل

دليل: مفتاح ربط أو ترس مزود بقفل

الاختبارات والشهادات

الامتثال لمعايير التفتيش والاختبار API 6D وISO 5208 وAPI 598
مقاومة للحريق وتم اختبارها وفقًا لمعايير API 6FA/607
شهادة SIL 3 وفقًا لـ IEC61508
الانبعاثات الهاربة وفقًا للمعيار ISO15848
رقم 2014/68/الاتحاد الأوروبي

هل هناك مواد خاصة لتطبيقات محددة؟

نعم، يختلف اختيار المواد المستخدمة في صمامات الكرة العائمة وفقًا لمتطلبات التطبيق المحددة. وفيما يلي بعض المواد الخاصة المختارة لمتطلبات التطبيقات المختلفة:

متطلبات مقاومة التآكل:

بالنسبة للوسائط التي تتطلب مقاومة عالية للتآكل، مثل السوائل المسببة للتآكل مثل الأحماض والقلويات، فإن سلسلة الفولاذ المقاوم للصدأ (مثل الفولاذ المقاوم للصدأ 304 و316) هي خيارات شائعة. تتمتع هذه المواد بمقاومة ممتازة للتآكل ويمكنها ضمان التشغيل المستقر طويل الأمد للصمام في الوسائط المسببة للتآكل.

متطلبات الأداء الميكانيكي:

في الحالات التي تتطلب تحمل الضغط العالي ودرجة الحرارة العالية، مثل خطوط أنابيب نقل النفط والغاز الطبيعي، يمكن اختيار مواد عالية القوة ومقاومة لدرجات الحرارة العالية، مثل سلسلة الفولاذ الكربوني (مثل WCB وA105) أو الفولاذ السبائكي الخاص. تتمتع هذه المواد بخصائص ميكانيكية جيدة ومقاومة لدرجات الحرارة العالية، والتي يمكن أن تلبي متطلبات الاستخدام في بيئات الضغط العالي ودرجات الحرارة العالية.

اعتبارات الوزن الخفيف والتكلفة:

في بعض المناسبات التي تتطلب وزنًا وتكلفة صارمة، مثل صناعة معالجة المياه أو صناعة الأغذية والأدوية، يمكن اختيار مواد خفيفة الوزن مثل البلاستيك (مثل PVC وPP وPE وما إلى ذلك) أو سبائك الألومنيوم. تتمتع هذه المواد بمزايا الوزن الخفيف والسعر المنخفض، كما تتمتع بمقاومة معينة للتآكل.

متطلبات الوسائط الخاصة:

بالنسبة لبعض الوسائط الخاصة، مثل التحكم في تدفق المعادن المنصهرة (مثل الألومنيوم والنحاس والزنك وما إلى ذلك)، قد يكون من الضروري اختيار مواد خاصة يمكنها تحمل درجات الحرارة العالية والضغط العالي والوسائط المسببة للتآكل. تتمتع هذه المواد عادةً بمقاومة أعلى لدرجات الحرارة العالية والضغط والتآكل لضمان التشغيل المستقر للصمام في الوسائط الخاصة.

باختصار، يختلف اختيار المواد لصمامات الكرة العائمة وفقًا لمتطلبات التطبيق المحددة. عند اختيار المواد، يجب مراعاة عوامل مثل طبيعة ودرجة الحرارة والضغط وقابلية التآكل للوسط وبيئة الاستخدام وعمر الصمام. من خلال اختيار المادة المناسبة، يمكن ضمان أن صمام الكرة العائمة يتمتع بأداء وموثوقية ممتازين في تطبيقات محددة.
