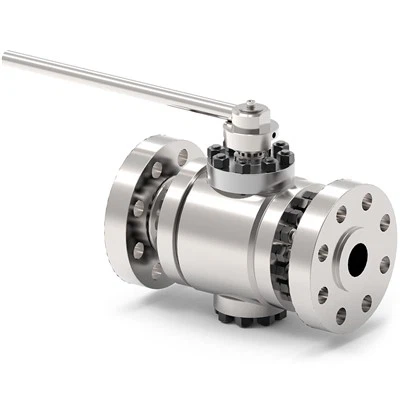

صمام كروي كبير الحجم

يتكون الصمام الكروي ذو الحجم الكبير من جسم الصمام، والكرة، والمقعد، والساق، وجهاز النقل والمكونات الرئيسية الأخرى. نظرًا لتصميمها الفريد، يتم تثبيت الكرة بواسطة المحورين الداعمين العلوي والسفلي، بحيث لا تميل الكرة بسبب دفع الوسط أثناء عملية الدوران، وبالتالي ضمان استقرار وختم الصمام.

تصميم الصمام

بناءً على API 6D ومتطلبات العملاء

نطاق درجة الحرارة

-150 إلى 662 درجة فهرنهايت (-101 إلى 350 درجة )

مقاس

NPS 1-56 (اسم مميز 25-1400)

تصنيف الضغط

أسم 150 - أسم 2500

وجها لوجه

وفقًا لمعيار API 6D

الاتصالات النهائية

الترددات اللاسلكية، RTJ وفقًا لـ B16.5 وB16.47

BW، ملحوم بعقب حسب B16.25

SW، مقبس ملحوم وفقًا لمعيار B16.11

اتصال المحور

مواد:

الكربون الصلب

الفولاذ المقاوم للصدأ

فولاذ كربوني منخفض الحرارة

دوبلكس، سوبر دوبلكس، إنكونيل

تصميم الجسم

مزورة وصب انسحب قطعتين وثلاث قطع

تصميم المقعد

مقاعد ناعمة أو معدنية مع مواجهة صلبة للكرة والمقاعد

مقاعد مكبس مزدوجة

مقاعد مختلطة

سمات

تصميم الكتلة والتسييل المزدوج (DBB)

أختام ثانوية من الجرافيت النقي

جهاز مكافحة ساكنة

مكافحة تفجير الجذعية

يتوفر حقن مانع التسرب في حالات الطوارئ على المقاعد والساق

التعبئة الجذعية منخفضة الانبعاثات الهاربة متاحة

حلقة دائرية / أختام الشفاه وتكوين الجرافيت

تراكب CRA على جميع مناطق الختم الديناميكية أو على جميع الأجزاء المبللة المتاحة

غطاء محرك السيارة الممتد لدرجات الحرارة المنخفضة والعالية متاح

المشغل

دليل: وجع أو العتاد مع القفل

تشغيلها: هوائي / هيدروليكي / كهربائي

الاختبار والشهادات

الامتثال لفحص واختبار API 6D وISO 5208 وAPI 598

آمن ضد الحريق وتم اختباره وفقًا لـ API 607

شهادة SIL 3 حسب IEC61508

الانبعاثات الهاربة حسب ISO15848

بي إي دي 2014/68/يو إي
