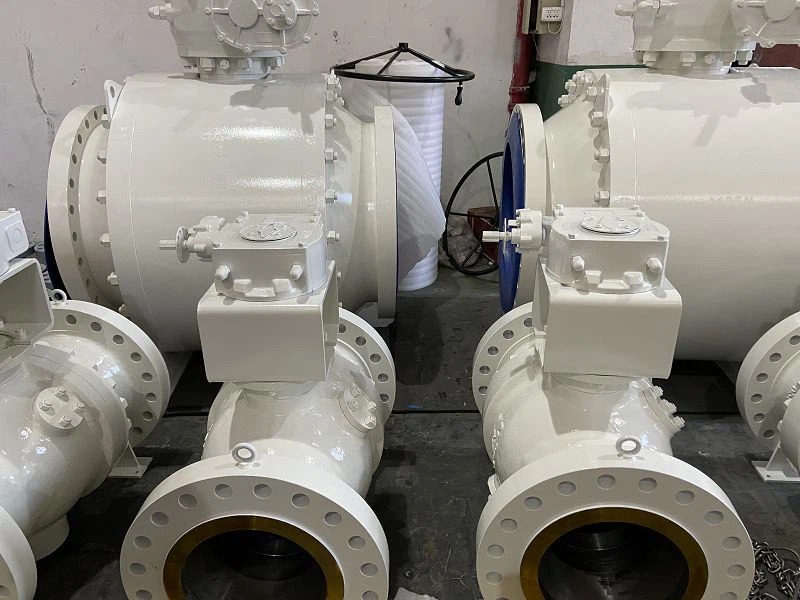

صمام الكرة المحورية المصبوبة بمقعد معدني

صمام الكرة والمقعد المعدني المصبوب يعتبران من الأجزاء المهمة في صمامات الكرة المعدنية. وهي مصممة لظروف الضغط العالي ودرجات الحرارة والتآكل الشديدة، مثل قطع أو توصيل الحبيبات الصلبة، والطين المنصهر، وطاقة الفحم، والرماد المغلي، وماء البخار أو السوائل الأخرى وما إلى ذلك. وبالتالي، فهي تتميز ببنية مضادة للكهرباء الساكنة، وطلاء قوي للغاية، وثقب كامل وثقب مخفض، وميزة مقاومة للحريق تتوافق مع API607، وأداء مانع للتسرب موثوق به.

يتم تصنيع المقعد المعدني والكرات من معادن أساسية مطلية عادةً بالكروم الصلب وكربيد التنغستن والستالايت ونيكل 60. يتوفر لدينا طلاء الرش الحراري وطلاء الرش البارد مثل طلاء الليزر وطلاء HVOF (لهب الأكسجين عالي السرعة) ورذاذ لهب الأكسجين والأسيتيلين وعملية الرش البلازمي.

تم تصميم المجموعة الكاملة من الصمامات المصبوبة في قطعتين أو ثلاث قطع مثبتة بمسامير مع تكوين محور مزدوج قوي ومقعدين مستقلين لسهولة الختم ثنائي الاتجاه، لضمان مستوى اختبار رائع من الضيق والموثوقية في ظل ظروف الضغط ودرجة الحرارة العالية في جميع خدمات العزل الحرجة.

تصميم ألفي

بناءً على API 6D ومتطلبات العميل

نطاق درجة حرارة

--50.8 إلى 1022 درجة فهرنهايت (-46 إلى 550 درجة)

مقاس

رقم المعرف الوطني 1-24 (DN 25-600)

تصنيف الضغط

ASME 150 - ASME 2500

وجها لوجه

وفقًا لمعيار API 6D

اتصالات النهاية

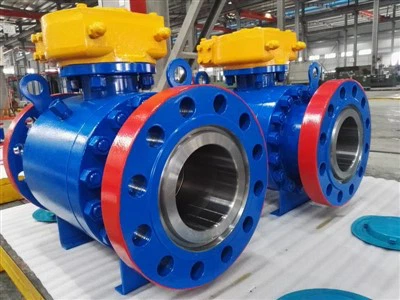

RF وRTJ وفقًا لـ B16.5 وB16.47
BW، ملحومة بعقب وفقًا لـ B16.25
SW، مقبس ملحوم وفقًا لـ B16.11
اتصال المحور

تصميم الجسم

مزورة أو مصبوبة من قطعتين وثلاث قطع

تصميم المقعد

مقعد معدني مع تغطية صلبة للكرة والمقاعد

مواد:

الفولاذ الكربوني

الفولاذ المقاوم للصدأ

الفولاذ الكربوني منخفض الحرارة

دوبلكس، سوبر دوبلكس، إنكونيل

المشغل أو العامل

دليل: مفتاح ربط أو ترس مزود بقفل
يتم التشغيل: هوائي / هيدروليكي / كهربائي

الاختبارات والشهادات

الامتثال لمعايير التفتيش والاختبار API 6D وISO 5208 وAPI 598
مقاومة للحريق وتم اختبارها وفقًا لمعيار API 607
شهادة SIL 3 وفقًا لـ IEC61508
الانبعاثات الهاربة وفقًا للمعيار ISO15848
رقم 2014/68/الاتحاد الأوروبي
